Як робити 3D (стерео) фотографії
звичайної "цифромильниці"
(Для перегляду 3D стереофотографії зроблених описуваних способом
Вам будуть потрібні анагліфние червоно-синьо-зелені окуляри)
Стереофотографія відрізняється від звичайної тим, що створює ілюзію об'ємності зображення. Стереоефект досягається шляхом поділу картинок для лівого і правого очей. Стереофотографія розвивалася паралельно звичайної фотографії протягом 170 років. Але до цих пір правила стереозйомки не сформульовані належним чином: існують різночитання і суперечки в цій області, і суворою і закінченої теорії не існує.
У літературі, як правило, описується спосіб створення стереопар - зображень для лівого і правого ока, - при якому фотоапарат зміщується паралельно на відстань, зване базою стереозйомки (стереобази). При цьому допускають стереозйомки "шкарпетками всередину" з невеликим відхиленням від паралельності.

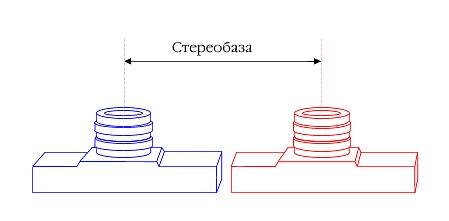

Рис. 1. Перший спосіб стереозйомки: фотоапарат зміщується паралельно на відстань стереобази
Але давайте подумаємо, чи так вже хороший цей спосіб стереозйомки.
Спосіб зйомки визначає і спосіб розглядання стереопар. При перегляді стереопар, знятих з паралельним зміщенням, осі очей людини також повинні бути паралельні один одному. Але це виходить само собою, якщо розглядати слайди в стереоскоп. Слайди розташовуються дуже близько від очей і рознесені на відстань, рівне відстані між зіницями. У таких умовах перегляду осі очей паралельні один одному. Те ж відноситься і до перегляду стереокінофільмов у великому кінозалі. Екран розташований далеко, очі спрямовані в нескінченність і осі очей - паралельні.
Але в звичайних умовах ми розглядаємо предмети зовсім іншим способом. Осі очей перетинаються в точці фокусування погляду.
Рис. 2. Осі очей людини перетинаються під певним кутом в точці, на яку спрямовано наш зір
Уявімо, що ми дивимося крізь анагліфние окуляри на екран монітора або на книгу зі стереокартинки. Наші очі за звичкою фокусують зір у площині картинки, там перетинаються і осі очей. Але якщо картинка знята з паралельним зміщенням фотоапарата, то щоб побачити стереоефект, потрібно розфокусувати очі і тримати їх осі паралельно. Це викликає напругу, дискомфорт і втому. А деякі люди взагалі нездатні на це і не можуть побачити якої б то не було стереоефект. Тому паралельні знімки і викликають нарікання. Проста логіка підказує нам, що при зйомці фотоапарат повинен повертатися навколо знімається предмета на певний кут. Назвемо цей кут кутовий стереобази, а вісь обертання апарату віссю нульового паралакса - тому, що тут між зображеннями для лівого і правого ока немає зсуву.
Рис. 3. Другий спосіб стереозйомки: фотоапарат зміщується на певний растояние
(Назвемо його лінійної стереобази) і повертається на певний кут (назвемо його кутовий стереобази)
Зробимо короткий висновок з вищесказаного: перший спосіб зйомки (з паралельним зміщенням камери) підходить для створення стереослайдов і кінофільмів. Другий спосіб (з поворотом фотокамери) - для перегляду анагліфних зображень і растрових стереооткриток.
Способи зйомки 3D (стерео) фотографій.
Отже ми з'ясували, що для отримання ефекту обсягу на фотографії, нам необхідно отримати два кадри однієї і тієї ж сцени зі зміщенням фотоапарата по горизонталі на величину стереобази. Існує кілька способів обчислення стереобази для отримання стереофотографії з різною глибиною сцени. Про ці способи ви можете дізнатися набравши в будь-якій пошуковій машині фразу "розрахунок стереобази" або "стереобаза". Ми ж пропонуємо скористатися найпростішою стереобази дорівнює відстані між очима людини - 62-64мм. Відразу потрібно обмовитися, що для того, щоб точно зміщувати фотоапарат на величину стереобази (яку б ви не вибрали) необхідно, щоб фотоапарат переміщувався з якоїсь жорстко закріпленої площині або стереорельсу. Про спосіб створення стереорельса поговоримо пізніше.
Основні рекомендації при стереофотос'емке одним фотоапаратом:
1. Сцена, яку ви збираєтеся знімати повинна бути статичною, тобто в ній не повинно бути присутнім рухомих об'єктів ні на передньому плані, ні на задньому. Ця рекомендація пов'язана з тим, що під час переміщення фотоапарата для зйомки другого кадру, рухомий об'єкт вже поміняє своє становище і на стереофотографії з'явиться ефект мерехтіння одного і того ж об'єкта в різних місцях.
2. Для більш чіткого стереоефекту намагайтеся вибирати такі кути зйомки, при яких знімаються об'єкти як би йдуть вдалину вздовж осі зйомки під гострим кутом (<45градусов).
Спосіб зйомки стереофотографії "з рук" без спеціальних пристосувань.
Найпростіший спосіб зробити два кадри для стереофотографії без використання спеціальних пристосувань - це вручну переміщати фотоапарат. При переміщенні необхідно постаратися дотримати дві умови: не нахиляти фотоапарат в сторону і не переборщити зі стереобази (величиною горизонтального зсуву). Щоб дотримати ці умови можна знімати наступним чином:
1) Поставте ноги на ширині плечей і стійте спираючись на обидві ноги, наведіть фотоапарат на фотографований об'єкт і приготуйтеся знімати. При цьому необхідно вибрати в центрі сцени будь-яку точку, яка буде знаходитися на самому передньому плані (гудзик, бутон квітки і т.п.) назвемо її "якірної"
2) Перенесіть вагу тіла на праву ногу, розслабивши ліву. Тіло має переміститися вправо і спиратися тільки на праву ногу, ліва повинна залишатися на місці. Перевіряємо, що "якірна" точка потрапляє в центр екрану фотоапарата і робимо знімок.
3) Переносимо вагу тіла на обидві ноги, а потім на ліву ногу (права повинна залишатися на місці). Перевіряємо, що "якірна" точка потрапляє в центр екрану фотоапарата і робимо другий знімок.
УВАГА! Завжди починайте робити перший знімок з однієї і тієї ж боку, щоб не помилитися при роботі з програмою з компановке знімків.
Спосіб зйомки стереофотографії з використанням стереорельса.
Для більш точного виставляння стереобази та мінімізації ризику нахилити в бік фотоапарат при зйомці, можна використовувати стереорельс. У цій статті ви можете прочитати як зробити стереорельс своїми силами за невеликі гроші.
Створення анагліфной фотографії з двох знімків
Для створення анагліфной фотографії з двох знімків будемо використовувати безкоштовну програму
/ Anaglyph / stphmkre.exe
Перед початком роботи скидаємо всі фотографії з фотоапарата на комп'ютер і перейменовуємо парні фотографії наступним чином: для кожної пари створюємо спільне ім'я або порядковий номер, до якого додаємо одну з літер "R" для правого знімка і "L" - для лівого.

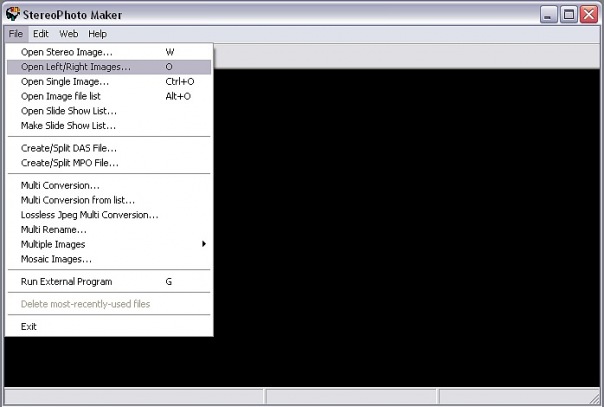

Запускаємо програму і вибираємо File> Open Left / Right Images

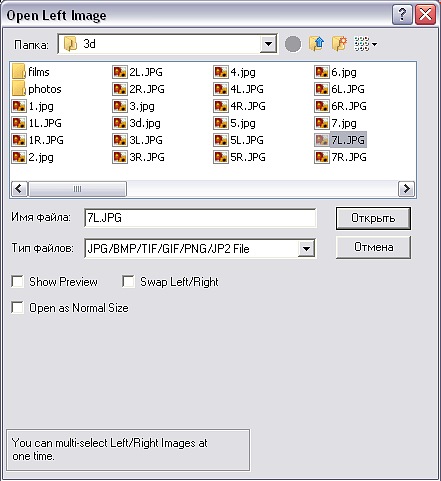

У діалоговому вікні вибираємо файл з лівим знімком
далі, якщо ви перейменували фотографії, як радилося вище, то в діалозі
"Load <ім'я вашого файлу> R.jpg for stereo pair image?", Що перекладається "Завантажити <ім'я файлу з буквою R> як парного зображення?"
Натискайте ТАК. Якщо ви не перейменовували, то в який з'явився такому ж діалоговому вікні вибираємо файл з правим знімком.
У вас вийти приблизно така картинка (з вашими природно фотографіями)
Далі нам необхідно вирівняти знімки один відносно іншого, тому що навіть при зйомці зі штатива невеликий зсув по вертикалі може бути, не кажучи вже про зйомку з рук.
Способи вирівнювання знімків
1. Автоматичне вирівнювання Adjust> Auto alignmentПрограмма сама спробує вирівняти фотографії.

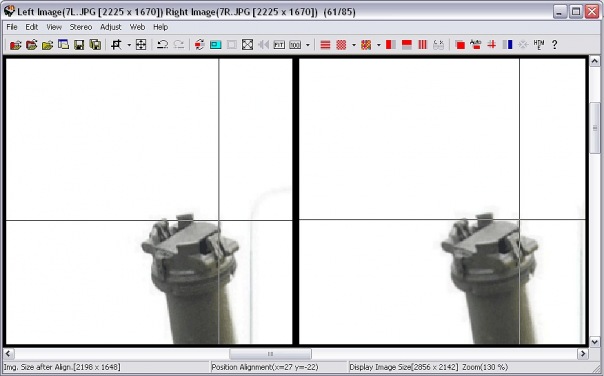

2. Ручне вирівнювання Adjust> Alignment ModeРучное вирівнювання полягає на виборі однієї і тієї ж точки на обох знімках, щодо якої вони і будуть вирівняні. Для зручності можна збільшити масштаб зображення шляхом обертання колеса миші або вибору View> Zoom In (F2) або View> Zoom Out (F3).
Після отримання потрібного масштабу вибираємо одну і ту ж точку на обох знімках і клацаємо на ній лівою кнопкою миші.
Якщо при виборі точки на другому знімку у вас зникла горизонтальна смужка - значить на обох знімках зміщення по вертикалі немає, але тим не менш може бути зміщення по горизонталі, тому вирівнювання все одно потрібно зробити. Після клацання на другому знімку вони будуть вирівняні.
Перегляд анагліфной фотографії

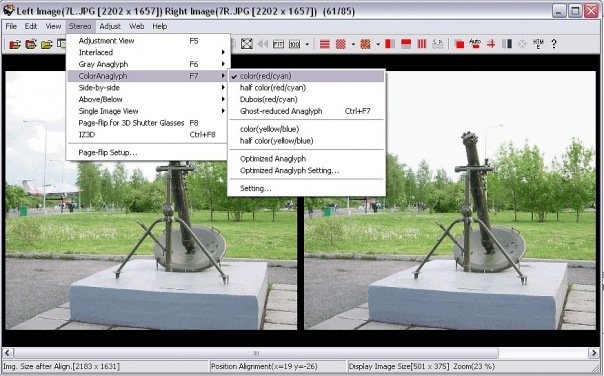

Для перегляду стереофотографії в анагліфном варіанті за допомогою червоно-синьо-зелених очок вибирайте
Stereo> ColorAnaglyph> color (red / cyan) - повноколірний анагліфів
Stereo> ColorAnaglyph> half color (red / cyan) - полуцветний анагліфів
Stereo> ColorAnaglyph> Optimized Anagliph - оптимізований анагліфів
Спробуйте різні варіанти - який будуть краще виглядати у ваших окулярах, той і залишайте.
Збереження анагліфной фотографії
Для збереження анагліфной фотографії спочатку необхідно відобразити її в програмі (див. Перегляд анагліфной фотографії) а потім вибираємо

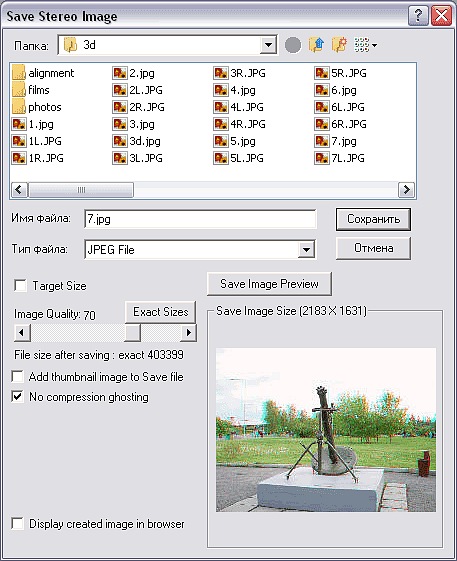

File> Save Stereo Image.
Увага! Анагліфів боїться стиснення, тому що при стисненні відбувається спотворення квітів, то на фотографії можуть з'являтися паразитні контури, тобто лівому оці буде видно контури, призначені для правого ока. Щоб мінімізувати спотворення квітів рекомендуємо ставити максимальну якість, а також ставити галочку в полі No compression ghosting.
УВАГА! Після створення анагліфной фотографії не поспішайте закривати програму і видаляти ваші найперші знімки. Оскільки у анагліфів відбувається спотворення квітів, а розвиток техніки йде дуже швидкими темпами. В недалекому майбутньому з'являться доступні за ціною системи, які будуть показувати стереозображення без спотворення кольорів (зараз вони досить дорогі). Тому рекомендуємо зберегти ваші стереофотографії крім анагліфного формату ще й у форматі горизонтальної стереопари.
Для цього вибираємо Stereo> Side-by-side> Side-by-side (F9)
А потім зберігаємо через
File> Save Stereo Image також з максимальною якістю.
Вдалих вам знімків!
|
